A.切斷管子
使用切管設備切斷管子,為避免刺傷封圈,請使用專用除毛器或銼刀將毛刺完全除凈如圖2-
B.放橡膠圈
C.畫線:使用畫線器在管端畫線做記號,以保證管子插入長度,避免造成脫管。
D.插管:將管子筆直地插入管件內,注意不要碰傷橡膠圈,并確認管件端部與畫位置相距3mm以?xún)?nèi)
E.封壓:把封壓工具鉗口的環狀凹部對準管件端部?jī)?nèi)裝有橡膠圈的環狀凸部進行封壓(如圖
F.確認封壓尺寸:用六角量規確認尺寸是否正確,封壓處完全插入六角量規即封壓正確,避免封工具出現不良
2）安裝要領
A.熟悉安裝所要使用的工具,施工前安裝人員應仔細閱讀說明書,掌握其使用方法和操作技巧
B.每天施工前、施工中和施工后,均應檢查安裝工具是否良好,特別是卡壓工具,發現不良應及時送修或更換
C.家裝不銹鋼給水管切斷后應內外去毛刺,特別不允許有外翻毛刺,以避免安裝時管材插入管件割傷橡膠0型密封圈,造成卡壓后滲漏
D.檢查管件承口端密封圈是否完好,防止因漏裝密封圈或密封圈破損造成卡壓完成后管道系統滲漏而返工
E.管材插入管件前必須確定管材插入長度并劃線作好標記,插入后確認在管材上所畫的記號應距管件端部保持在300mm以?xún)?nèi),以避免脫出而造成實際插入長度不足,卡壓后引|起滲漏。插入長度(如
F.如管件和插入管村配合過緊,可用清潔水濕潤管材和管件,不得使用油脂類潤滑,以避免油脂使椽膠圈變形,造成卡壓失敗而漏水
G.管道安裝時應根據現場情況進行預裝配,確認配管長度和管子插入管件長度無誤后,方可進行卡壓

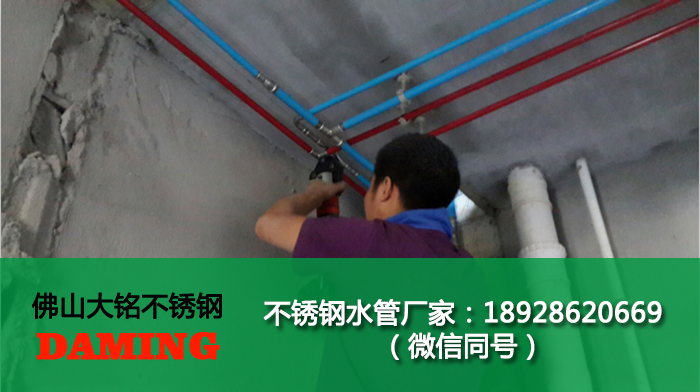

H.卡壓作業時將專用卡壓工具鉗口的凹槽與管件環形凸部緊密結合,工具的鉗囗必須與管材呈垂直狀,確認無誤后開始作業,直至鉗口凹槽部咬緊管件、壓至上下鉗囗貼合,即可完成卡壓連接
I.卡壓作業時可通過察看卡壓工具壓力表顯示值判斷是否卡壓到位,一般DN15~25的卡壓壓力為4.0Mpa,DN32~50的卡壓壓力為6.0Ma
J.整個施工過程要隨時檢查,用六角量規隨時確認卡壓連接是否完好。不得有漏卡、漏檢等疏忽應確保安裝質量萬無一失，如發現管材、管件卡壓不緊,可在原位重新卡壓,直至用六角量規檢查合格
K.如多次卡壓仍達不到規定要求,應檢查卡壓工具是否完好、鉗囗是否磨損,有問題及時與供應商取得聯系,不合格工具不得勉強使用
L.卡壓連接完成后,若發現劃線記號于管件端部DN15~25距離超過3mm,DN32~50距離超過5mm,應將管件及兩側家裝不銹鋼給水管管材變形處切除后重新施工
M.修正和變更時先切斷配管,再按變更配管的需要加上可調對接頭進行調整連接,但需注意確保材在管件內合理的插入長度
N.一端為承口的螺紋轉換接頭應先鎖緊螺紋再進行卡壓,否則卡壓處容易松脫,而造成泄漏
O.安裝時若發現管道彎曲、不直,應在直管部位進行修正,不可在管件部位校正,避免卡壓處的松脫
P.管道安裝中應適當分區,盡可能采用局部完工局部試壓方法,視具體情況于保溫施工前按規逐段進行耐壓試驗
Q.一般水壓試驗壓力為最高實際工作壓力的1.5倍,卡壓后保壓時間不得低于60min
R.施工現場應保持清潔,文明操作,管材及管件應堆放整齊,不得與雜亂異物隨意堆放在一起
